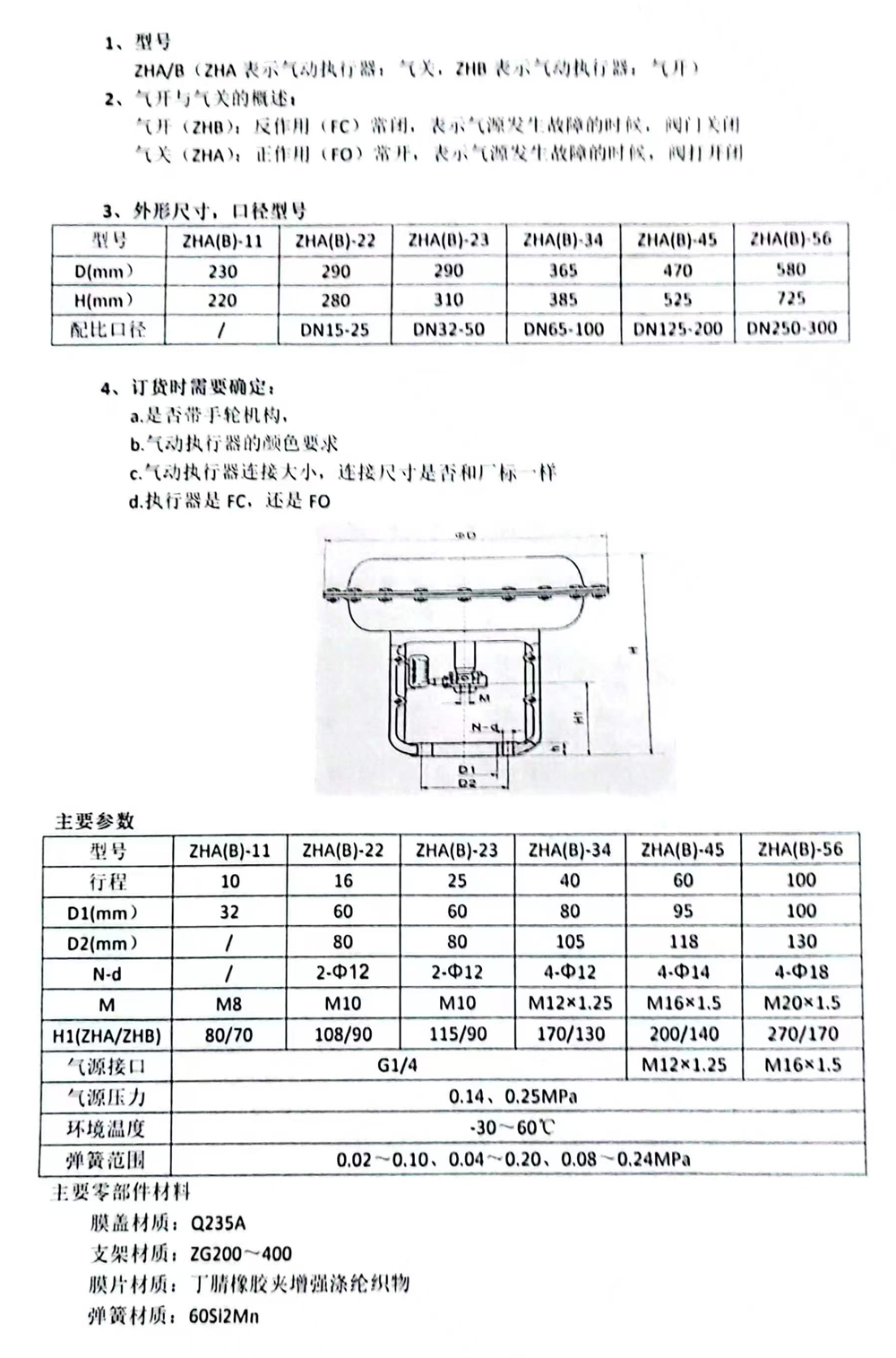

薄膜式气缸

型号：ZHA/ZHB

规格：ZHA11-ZHA56

壳体材质：铸铁

作用方式：单作用

气源压力：0.4-0.7MPA

可装附件：电磁阀、过滤减压阀，阀位开关，定位器手轮等

产品概述

薄膜式气缸，是引导活塞在其中进行直线往复运动的圆筒形金属机件。是一种利用压缩空气通过薄膜推动活塞杆作往复直线运动并在次过程中将空气压力能转换为机械能的气缸。

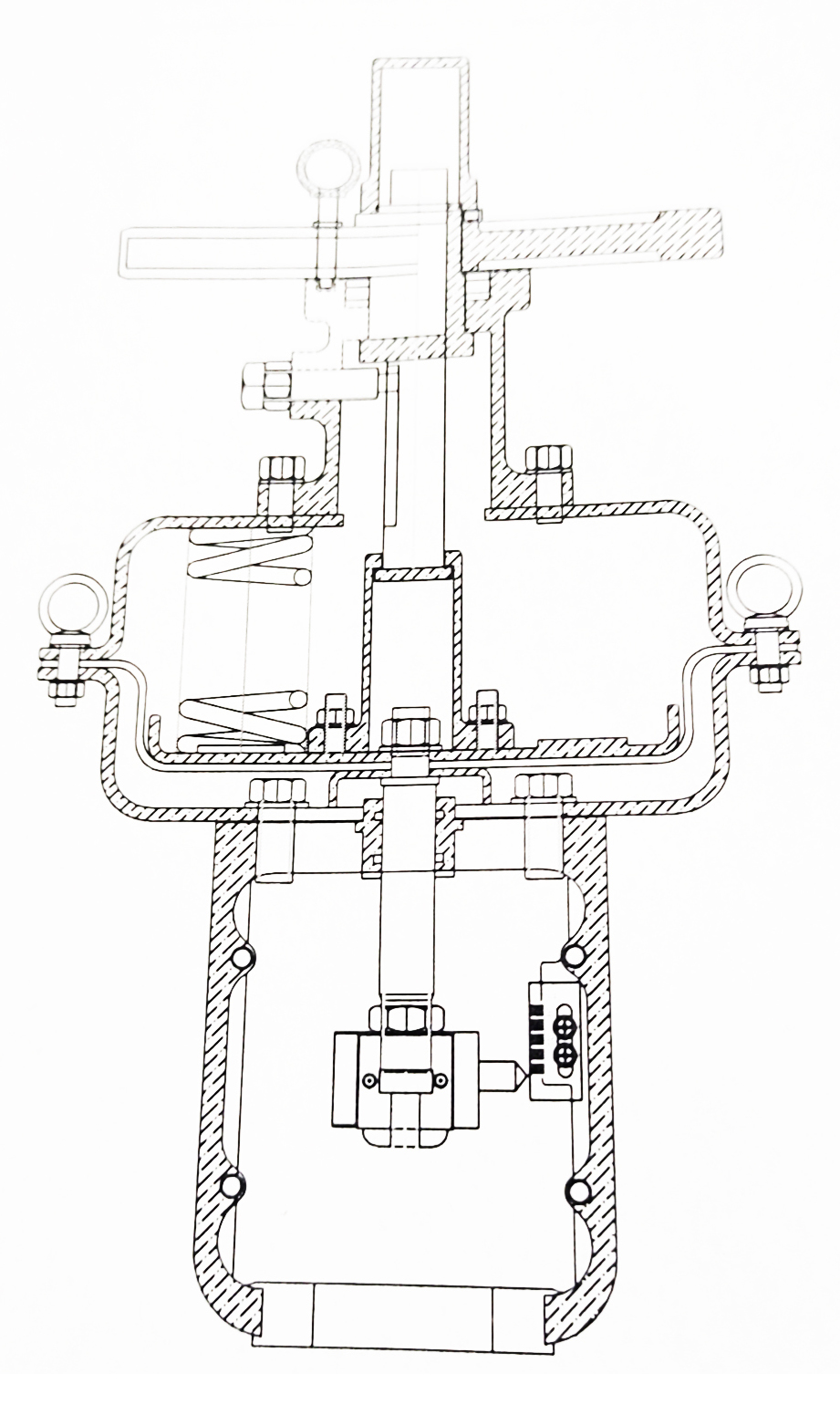

结构组成

缸筒：是气缸的主体部分，为活塞和膜片的运动提供了空间，通常由金属材料制成，具有一定的强度和密封性。

膜片：是薄膜式气缸的关键部件，一般用夹织物橡胶、钢片或磷青铜片制成，厚度通常为 5 - 6mm（也有用 1 - 3mm 的）。膜片有平膜片和盘形膜片两种形式，其作用是在压缩空气的作用下产生变形，从而推动活塞杆运动。橡胶膜片具有弹性和密封性，能够承受一定的压力和变形；金属膜片则适用于行程较小的气缸。

膜盘：连接膜片和活塞杆，起到传递力的作用，使膜片的变形能够有效地转化为活塞杆的直线运动。

活塞杆：是薄膜式气缸中传递动力的部件，它与膜盘相连，在膜片的推动下作往复直线运动，从而实现气缸的输出功能。活塞杆通常由金属材料制成，表面经过加工处理，以保证其与缸筒之间的密封性和运动的顺畅性。

工作原理

ZHA/B常开/常闭式薄膜式气缸：工作时，压缩空气进入气缸的一侧，推动膜片向另一侧变形，从而带动活塞杆伸出。当压缩空气断开时，膜片在自身弹性或弹簧的作用下恢复原状，活塞杆则缩回。这种气缸适用于一些对回程力要求不大的场合，如一些简单的推送或夹紧装置。

特点

结构简单紧凑：相比于传统的活塞式气缸，薄膜式气缸没有复杂的活塞、活塞环、连杆等部件，结构更加简单，体积更小，占用空间少，适用于安装空间有限的场合。

制造容易成本低：其结构简单，零部件较少，制造工艺相对简单，因此生产成本较低。

寿命长：由于膜片的运动方式相对简单，且没有活塞与缸筒之间的摩擦磨损，所以薄膜式气缸的使用寿命较长。

泄漏小：膜片与缸筒之间的密封性能较好，能够减少气体泄漏。

效率好：膜片的响应速度较快，能够快速地将压缩空气的能量转化为活塞杆的直线运动，从而提高了气缸的工作效率。

维修方便：当薄膜式气缸出现故障时，由于其结构简单，维修人员可以更容易地进行检查和维修，更换膜片等部件也相对容易。

行程短：膜片的变形量有限，导致薄膜式气缸的行程通常较短，一般不超过 40 - 50mm（平膜片的行程更短，约为其直径的 1/10），适用于对行程要求不高的场合。

应用领域

印刷行业：用于印刷机的张力控制，通过薄膜式气缸的精确动作，确保纸张在印刷过程中的张力稳定，保证印刷质量。

半导体制造：在半导体生产设备中，如点焊机、芯片研磨机等，薄膜式气缸可实现精确的位置控制和微小力量的输出。

自动化控制：作为自动化控制系统中的执行元件，用于实现各种自动化生产线上的动作控制，如物料的推送、分拣、定位等。

机器人领域：应用于机器人的关节驱动、抓取机构等部分，为机器人提供灵活、精确的动作控制，使机器人能够完成各种复杂的任务。
